Осциллограф-мультиметр цифровой D-Expert DE-40 с поверкой

Назначение средства измерений

Осциллографы-мультиметры цифровые D-Expert (далее – осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов, напряжения и силы постоянного и переменного тока, сопротивления постоянному току и электрической емкости.

Описание средства измерений

Принцип действия осциллографов-мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровой формат, с последующей регистрацией данных в модуле памяти, их цифровой обработкой и индикацией на жидкокристаллическом дисплее.

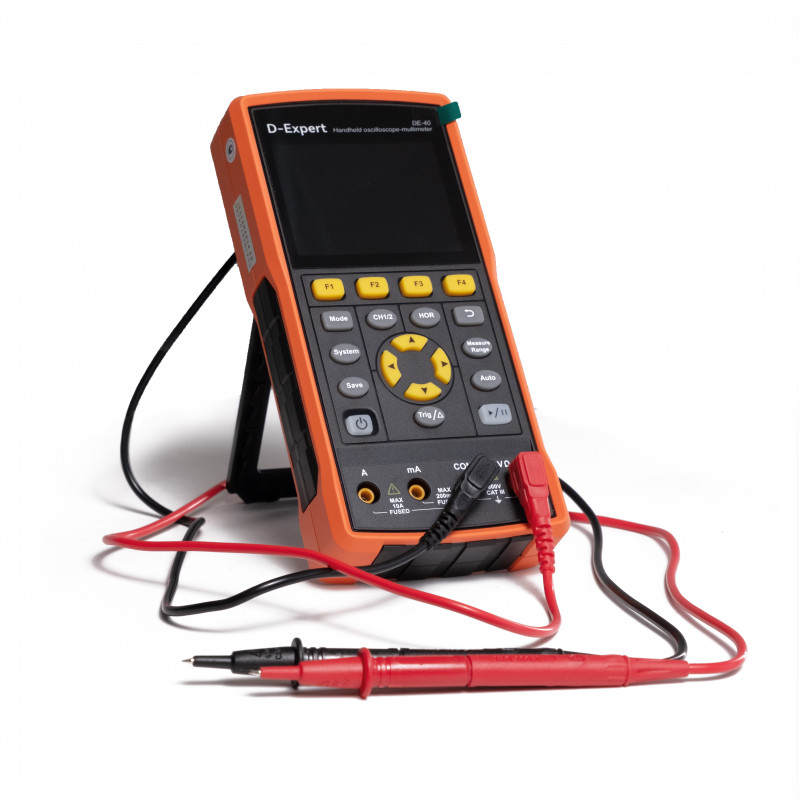

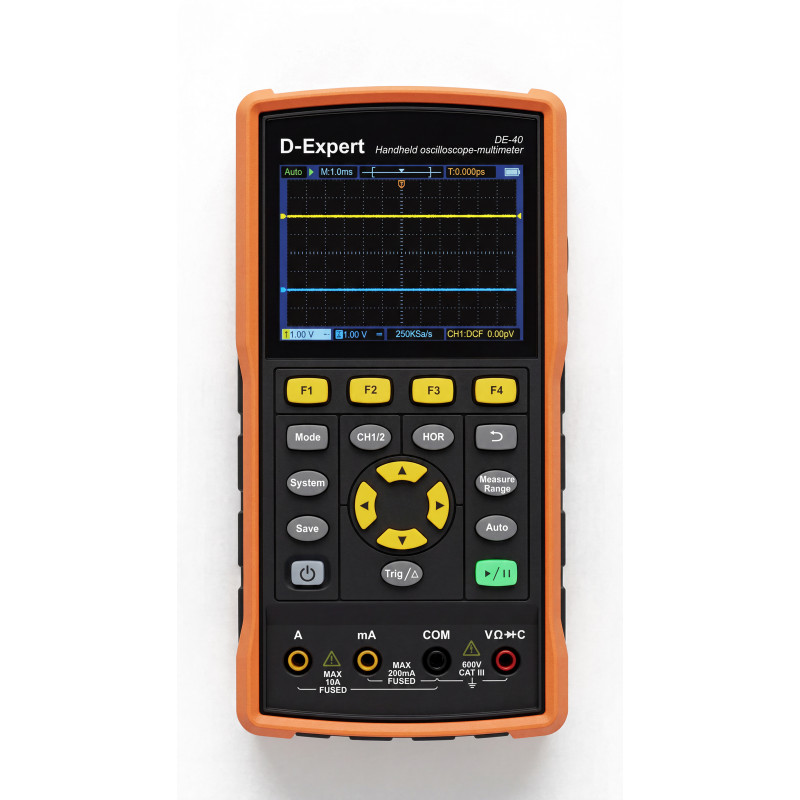

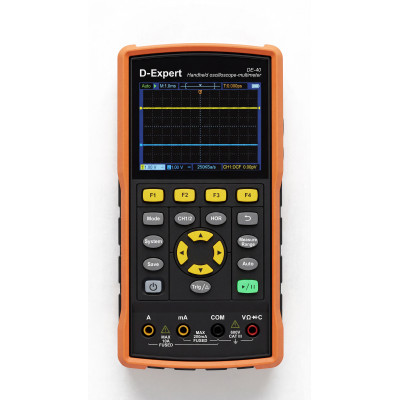

Конструктивно осциллографы-мультиметры выполнены в пластмассовом корпусе в виде портативного моноблока. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На тыльной панели осциллографов-мультиметров расположены батарейный отсек и регулируемая подставка. На верхней торцевой панели осциллографовмультиметров расположены входные разъемы для измерений в режиме осциллографа. На правой боковой панели осциллографов-мультиметров расположены выходной разъем калибратора пробников и разъем Type-C для зарядки и связи с персональным компьютером.

Осциллографы-мультиметры выпускаются в четырех модификациях: D-Expert DE-40, D-Expert DE-70, D-Expert DE-100, D-Expert DE-200, отличающихся метрологическими характеристиками.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.

Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.
