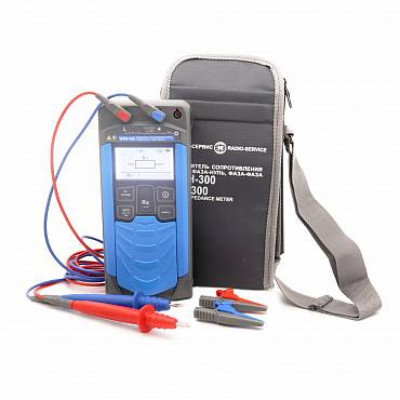

ИФН-300 - измеритель сопротивления петли «фаза-нуль»

ИФН-300 предназначен для измерения сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. При измерении сопротивления петли «фаза-нуль» и «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии.

Вычислять прогнозируемый ток КЗ необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты. Используя полученные данные, с помощью прибора для измерения петли фаза ноль ИФН 300 можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий, позволяющий избежать возникновения серьёзных аварий и пожаров. Измерение петли «фаза-нуль» осуществляется при приёмо-сдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

• измерение действующих значений переменного напряжения;
• измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
• вычисление прогнозируемого тока короткого замыкания;
• измерение сопротивления металлосвязи.

• автоматический выбор диапазонов измерений;
• высокоинформативный ЖК дисплей;
• память на 10000 измерений, связь с компьютером.
• автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
• индикация состояния внутреннего источника питания;
• система защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• высокая помехоустойчивость;
• ударопрочный, пыле- и влагозащищенный корпус с магнитным держателем. Степень защиты IP54.

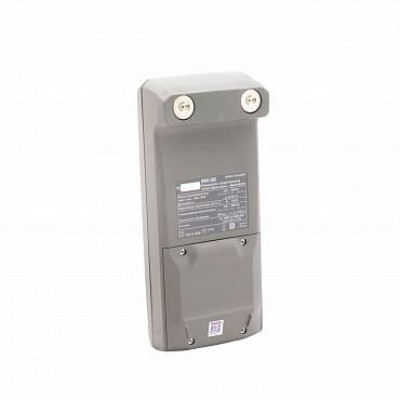

Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

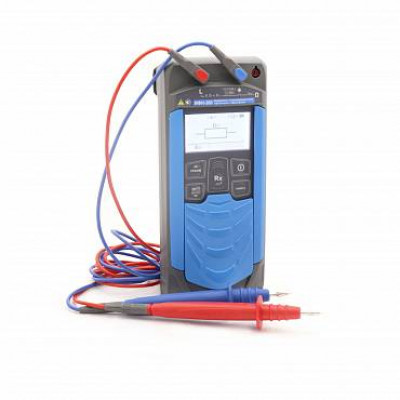

4 – Жидкокристаллический индикатор

5 – кнопка включения/выключения прибора

6 – кнопка вызова функции работы с памятью

7 – кнопка «Начало измерений»

8 – кнопка «переключение вида и объема отображаемой информации при измерениях сопротивление петли»

9 – кнопка «переключение режимов: измерение сопротивление петли - измерение сопротивления металлосвязи»

Прибор для измерения петли фаза ноль ИФН 300 мерит напряжение в цепи фаза-нуль или фаза-фаза, падение напряжения на известной нагрузке и сдвиг фаз между напряжением и током. На основании этих данных производится расчет комплексного сопротивления петли фаза-нуль или фаза-фаза, по которому в свою очередь вычисляется прогнозируемый ток короткого замыкания.

Измерение сопротивления постоянному току основано на измерении напряжения на нагрузке при протекании через неё испытательного тока. Рассчитанная величина сопротивления отображается на индикаторе и запоминается. Изменение величины испытательного тока, переключение диапазонов измерения и определение единиц измерения производятся автоматически.
