РТ-2048-06 - комплект для испытаний автоматических выключателей (до 6 кА) с поверкой
Описание РТ-2048-06
Комплект нагрузочный измерительный с регулятором тока РТ-2048-06 предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей, а также электромагнитных и тепловых расцепителей. Кроме того, комплект нагрузочный РТ 2048 06 позволяет регулировать силу тока и устанавливать заданную длительность протекания тока и измерять время срабатывания расцепителя с отображением информации на цифровом табло.
Назначение комплекта для испытания выключателей РТ-2048-06
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Нагрузочный комплект РТ 2048-06 применяется для испытания автоматических выключателей с номинальным током расцепителя от 25 до 400А .
РТ-2048-06 позволяет работать в двух режимах:
-
кратковременный (импульсный)
-
длительный
Устройство и принцип работы РТ-2048-06

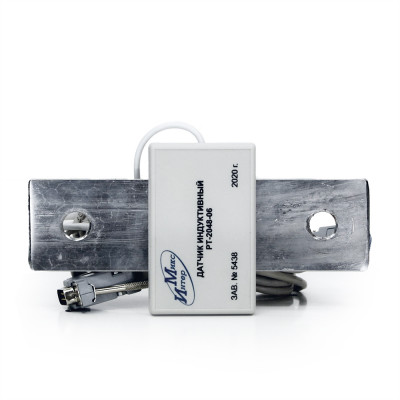

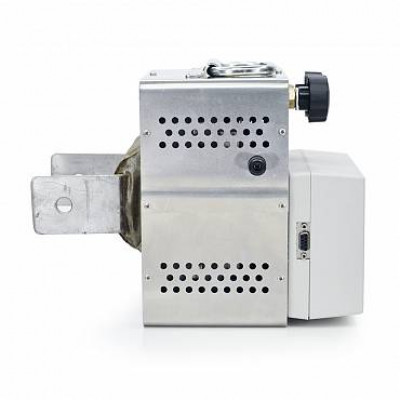

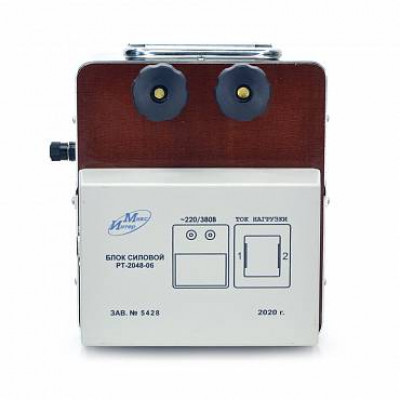

Комплект нагрузочный измерительный с регулятором РТ-2048 06 представляет собой переносной прибор и состоит из трёх составных частей: силового блока со встроенным нагрузочным трансформатором, пульта управления и индуктивного датчика.
Принцип действия испытательного комплекта основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Соответственно, чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Схема подключения комплекта РТ-2048-06 к испытуемому АВ
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения автоматического выключателя.
Характеристики РТ-2048-06
| Общие данные | |
| Диапазон измерения и регулирования силы тока | 50-6000 A |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме | 0.02-1.6 с |
| Приведенная погрешность измерения силы испытательного тока | Не более ±5% |
| Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ | Не более ±5% |
| Напряжение питающей сети | 220+/-22.....380+/-38 В |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000А | 120 A |
| Мощность потребляемая комплектом | в кратковременном режиме (I max =" 5000A), не более "45 кBa в длительном режиме (I max =" 1500A), не более "7 кBa в длительном режиме (I max =" 500A), не более "2 кBa |
| Габариты | Пульт управления в дипломате: 405х370х75 мм Силовой блок: 285х290х200 мм Индуктивный датчик: 230х60х45 мм |
| Масса | Пульт управления в дипломате: 2 кг Силовой блок: 15 кг Индуктивный датчик: 0,4 кг |
