Сатурн-М1 - устройство для проверки автоматических выключателей (до 12 кА)
Описание Сатурн-М1
| Внимание! Для работы с прибором необходимы соединительные провода (они не входят в стандартный комплект поставки и поставляются за отдельную плату). Выбрать один из требуемых комплектов проводов можно в разделе Дополнительная комплектация. |
Комплектное испытательное устройство Сатурн М1 предназначено для проверки характеристик автоматических выключателей переменного тока с электромагнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата. Помимо этого, Сатурн-М1 позволяет проверять и настраивать уставки, и время срабатывания и отпускания простых устройств защиты по току.
Сатурн-М1 состоит из блока Сатурн-М и силового блока. Устройство предназначено для проверки выключателей током до 12000 А, а также может быть использовано для проверки отдельных типов релейной защиты.
Выполняемые функции Сатурн-М1
-
Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения;
-
Проверка характеристик автоматических выключателей совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата;
-
Проверка средств РЗА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора;
-
Проверка характеристик релейной защиты электрических присоединений 6-35 кВ первичным током с нагрузочным трансформатором до 12 000 А;
-
Оценка тока короткого замыкания (КЗ) цепи фаза-нуль и фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей;
-
Автоматический контроль работоспособности основных узлов устройства при включении питания;
-
Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
Устройство и работа испытательного прибора Сатурн-М1

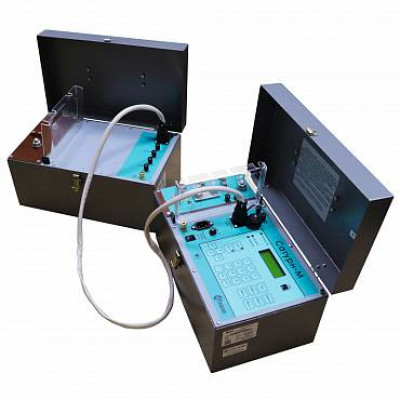

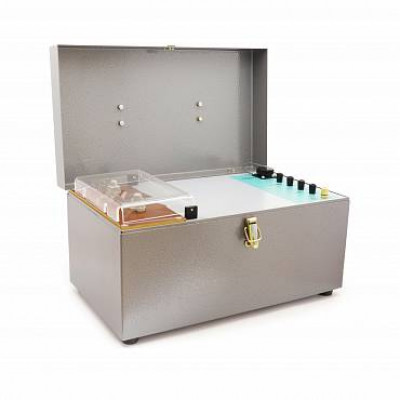

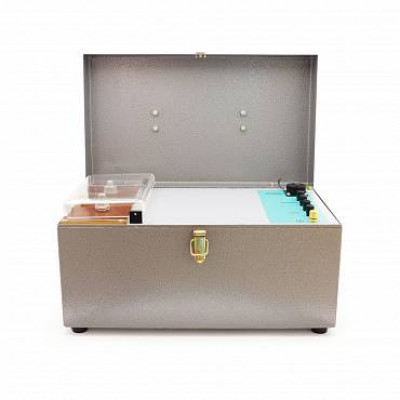

Устройство Сатурн-М1 выполнено в виде двух блоков: базового и силового, размещенных в двух одинаковых металлических корпусах. Базовый блок изделия Сатурн-М1 полностью идентичен устройству Сатурн М и также имеет разъем для подключения силового блока. При автономном использовании в гнездо разъема должна быть вставлена заглушка. При работе блоки соединяются между собой кабелем длиной около 2 м.

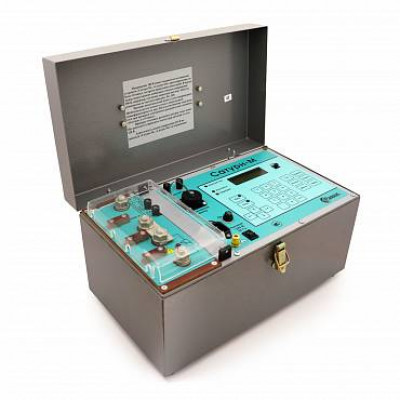

Лицевая панель базового блока Сатурн-М1
Блок Сатурн-М обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором, например, НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.
Характеристики Сатурн-М1
| Параметр | Значение |
| Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока напряжением, В частотой, Гц |
220 50 |
| Диапазон допустимого напряжения питания, В | от 187 до 242 |
| Мощность, потребляемая блоком из сети, Вт, не превышает | 20 |
| «Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А | от 30 до 12000 |
| Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А | от 0,025 до 25 от 0,25 до 250 от 2,5 до 2500 |
Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА |
от 0,01 до 99,99 |
| Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более | ±(1,5 + 3 ед. мл. разр.) |
| Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более | ±(1,5 + погрешность ТТ+ 3 ед. мл. разр.) |
| Диапазон задания длительности протекания тока, с | от 0,02 до 7200 |
| Диапазоны измерения времени срабатывания, с | от 0,001 до 0,999 от 1,00 до 99,99 от 1 до 7200 |
| Пределы допустимой абсолютной погрешности измерений времени: - для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают - для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают |
±0,01 ±0,02 |
| Пределы основной относительной погрешности измерений времени: - при измерении величин от 1 до 100 с, % - при измерении величин более 100 с, % |
±(1 + 3 ед. мл. разр.) ±(2 + 3 ед. мл. разр.) |
| Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм | 400x235x230 |
| Масса блока «Сатурн-М» не превышает, кг | 13 |
| Масса силового блока устройства «Сатурн-М1» не превышает, кг | 13 |
