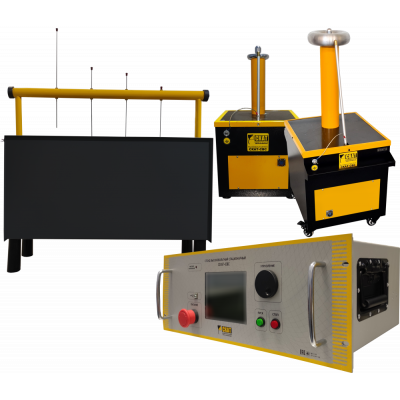

Стенд высоковольтный стационарный СКАТ-СВС-100-20Ц

630 000 ₽
с НДС
В наличии
Вы можете купить этот товар в кредит. Просто выберите данный способ оплаты в корзине.
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов мож... Подробнее →

СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

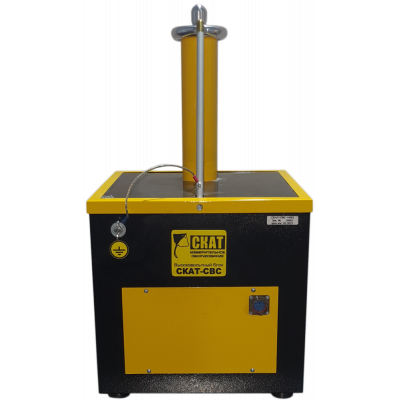

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

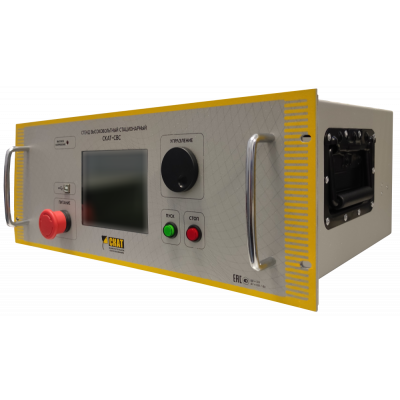

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

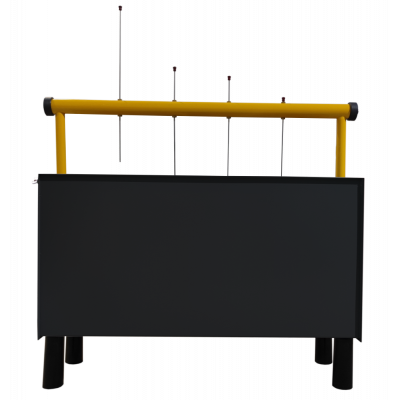

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

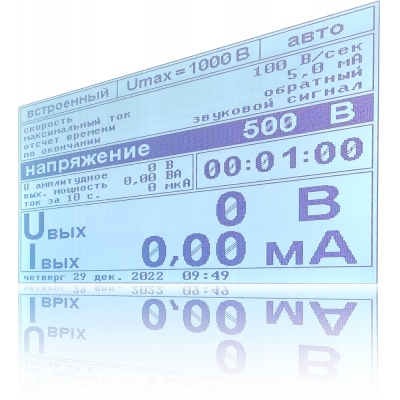

Стенд имеет встроенное программное обеспечение.

Метрологические характеристики
Характеристика Значение для модификации
    СКАТ-СВС-100-20Ц
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В от 20 до 1000
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ от 1 до 20
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», кВ от 1 до 20
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», кВ от 5 до 100
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % ±3
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
«встроенный источник до 1000 В», мА
от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
«ванна испытательная до 20 кВ», мА
от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
«высоковольтный блок до 20 кВ», мА
от 1 до 40
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
«высоковольтный блок до 100 кВ», мА
от 1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % ±(2,0+0,1·((Iм/I)-1))*





Технические характеристики

Характеристика     СКАТ-СВС-100-20Ц
Параметры питающей сети напряжение переменного тока, В от 198 до 242
частота переменного тока, Гц от 49 до 51
Максимальная полная мощность,
потребляемая стендом, В‧A, не более
2500
Количество внешних источников высокого напряжения 2
Количество каналов измерения силы тока при работе с ванной испытательной 4
Габаритные размеры средства измерений, мм, не более, Д х Ш х В Блок управления 490 х 380 х 200
Блок высоковольтный 20кВ 370 х 375 х 650
100кВ 370 х 470 х 880
Ванна испытательная 825 х 270 х 760
Масса средств измерений, кг, не более, Д х Ш х В Блок управления 23
Блок высоковольтный 20кВ 32
100кВ 60
Ванна испытательная 19
Условия эксплуатации температура окружающей среды, °С от +10 до +40
относительная влажность при температуре +25 ºС, %, не более 80
атмосферное давление, кПа от 84 до 106,7
Средняя наработка на отказ в нормальных условиях применения, ч, не менее 8000
Средний срок службы, лет, не менее 10





Логистика



Название СКАТ-СВС-100-20Ц

Габариты упаковки

Блок управления

ДхШхВ, м

0,6 х 0,4 х 0,26

Габариты упаковки

Ванна испытательная

ДхШхВ, м

0,96 х 0,3 х 0,56

Габариты упаковки

Блок высоковольтный 1

ДхШхВ, м

0,7 х 0,44 х 0,99

Габариты упаковки

Блок высоковольтный 2

ДхШхВ, м

0,4 х 0,59 х 0,7
Вес, кг 188
Объем упаковки, м3 0,71
