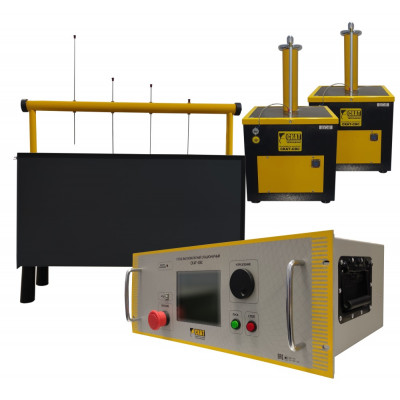

Стенд высоковольтный стационарный СКАТ-СВС-100Ц
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

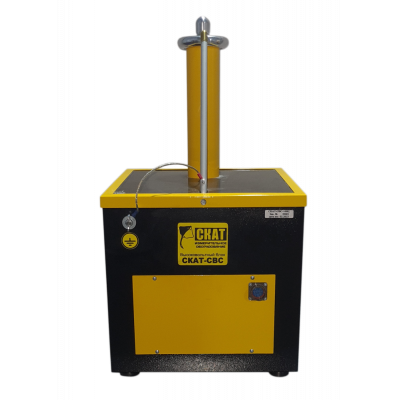

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

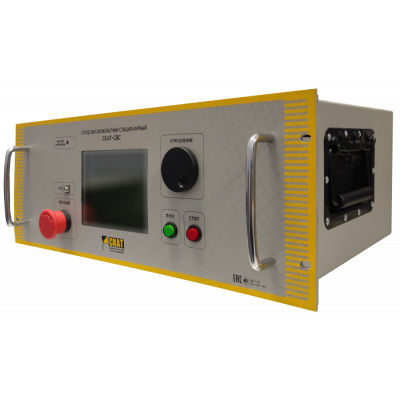

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

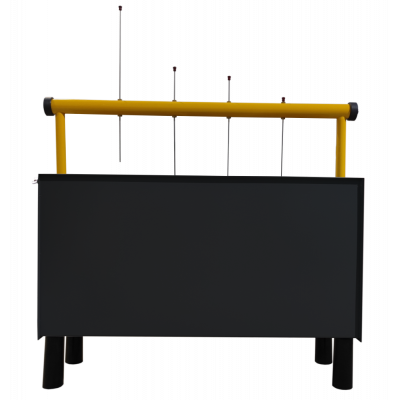

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

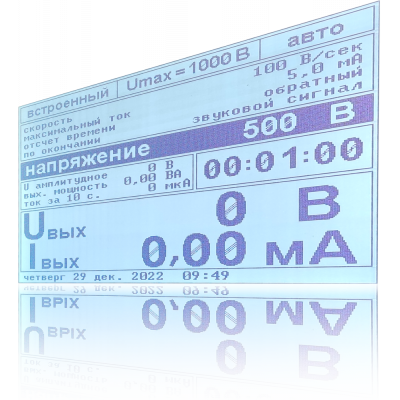

Стенд имеет встроенное программное обеспечение.
Характеристика | Значение для модификации | ||
СКАТ-СВС-100Ц | |||
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В | от 20 до 1000 | ||
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ | от 1 до 20 | ||
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ | от 1 до 50 | ||
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ | от 5 до 100 | ||
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±3 | ||
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА |
от 0,5 до 10 | ||
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА |
от 0,5 до 10 | ||
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА |
от 1 до 40 | ||
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА |
от 1 до 20 | ||
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±(2,0+0,1·((Iм/I)-1))* |
Характеристика | СКАТ-СВС-100Ц | ||||
Параметры питающей сети | напряжение переменного тока, В | от 198 до 242 | |||
частота переменного тока, Гц | от 49 до 51 | ||||
Максимальная полная мощность, потребляемая стендом, В‧A, не более |
2500 | ||||
Количество внешних источников высокого напряжения | 2 | ||||
Количество каналов измерения силы тока при работе с ванной испытательной | 4 | ||||
Габаритные размеры средства измерений, мм, не более, Д х Ш х В | Блок управления | 490 х 380 х 200 | |||
Блок высоковольтный50кВ | |||||
370 х 375 х 650 | |||||
Ванна испытательная | 825 х 270 х 760 | ||||
Масса средств измерений, кг, не более, Д х Ш х В | Блок управления | 23 | |||
Блок высоковольтный50кВ | |||||
36 | |||||
Ванна испытательная | 19 | ||||
Условия эксплуатации | температура окружающей среды, °С | от +10 до +40 | |||
относительная влажность при температуре +25 ºС, %, не более | 80 | ||||
атмосферное давление, кПа | от 84 до 106,7 | ||||
Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 | ||||
Средний срок службы, лет, не менее | 10 |
Название | СКАТ-СВС-100 | |||
Габариты упаковки Блок управления ДхШхВ, м |
0,6 х 0,4 х 0,26 | |||
Габариты упаковки Ванна испытательная ДхШхВ, м |
0,96 х 0,3 х 0,56 | |||
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м |
0,6 х 0,44 х 0,69 | |||
Габариты упаковки Блок высоковольтный 2 ДхШхВ, м |
0,6 х 0,44 х 0,69 | |||
Вес, кг | 151 | |||
Объем упаковки, м3 | 0,59 |
