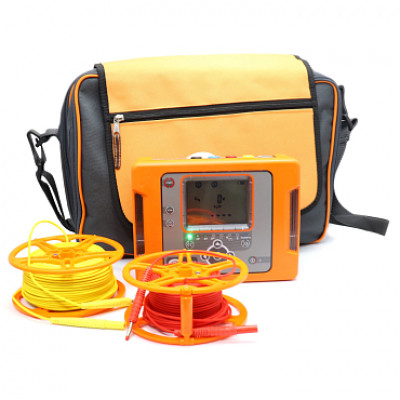

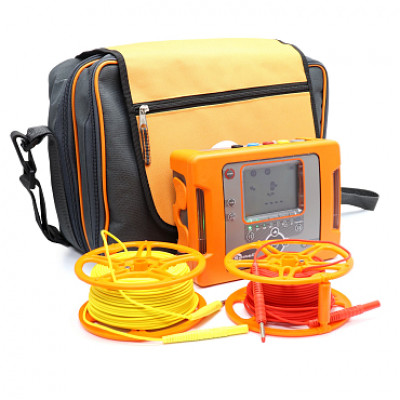

ТЕ-30 - измеритель параметров заземляющих устройств
Описание ТЕ-30
ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять заземления как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов.
Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности измерителя ТЕ-30
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20°C до +50°C.
Устройство и работа измерителя параметров заземления ТЕ-30

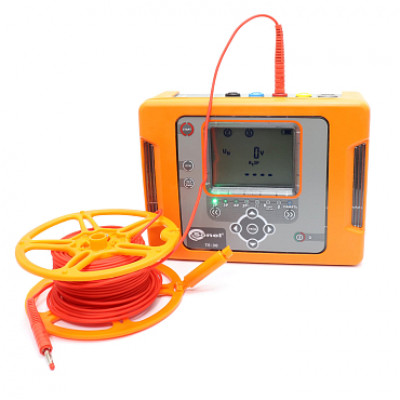

Измеритель ТЕ-30 представляет собой многофункциональный измерительный прибор, конструктивно выполненный во влагостойком защитном корпусе. На передней панели прибора расположены клавиши управления функциями измерителя, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов и клещей. На боковой панели измерителей расположены разъемы для подключения кабеля последовательного интерфейса USB и внешнего зарядного устройства.
На рисунке ниже изображена схема подключения прибора TE-30 при работе двухклещевым методом, где C-3 – токоизмерительные клещи, N-3 – передающие клещи, Е и Н – разъём для подключения передающих клещей.
Схема подключенияТЕ-30 при измерении сопротивления заземления методом двух клещей
Принцип действия измерителя параметров заземляющих устройств ТЕ-30 основан на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
Характеристики ТЕ-30
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
|
||
| Измерение сопротивления заземления (2-х проводный метод) | ||
| Диапазон | Разрешение | Погрешность основная |
| 0…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом |
0,1 Ом |
|
| 200…1999 Ом | 1 Ом | ±5% |
| 2000…9999 Ом | 1 Ом | ±8% |
| Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В |
||
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом |
0,1 Ом |
|
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами) | ||
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом |
0,1 Ом |
|
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления многоэлементных заземлений с помощью двух клещей | ||
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0...99,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта Измерение согласно методу Веннера, ρ = 2πLRE |
||
| Диапазон | Разрешение | Погрешность основная |
| 0...9,99 Ом∙м |
0,01 Ом∙м |
Зависит от основной |
| 10,0…99,9 Ом∙м |
0,1 Ом∙м |
|
| 100...999 Ом∙м |
1 Ом∙м |
|
| 1,00…9,99 кОм∙м |
0,01 кОм∙м |
|
| 10,0…99,9 кОм∙м |
0,1 кОм∙м |
|
| 100…999 кОм∙м |
1 кОм∙м |
|
|
||
| Измерение сопротивления измерительных зондов | ||
| Диапазон | Разрешение |
Погрешность основная |
| 0...999 Ом |
1 Ом |
±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм |
1 кОм |
|
| 10,0...19,9 кОм |
0,1 кОм |
|
