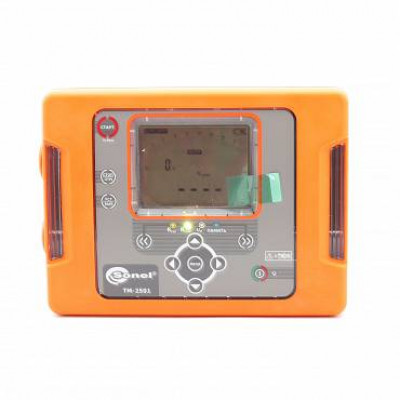

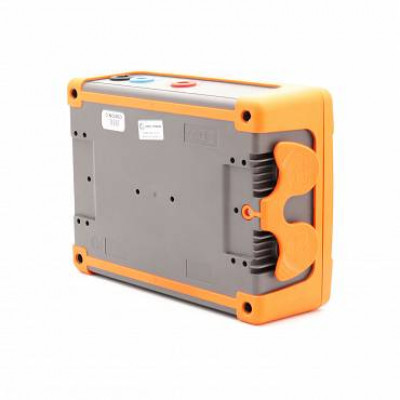

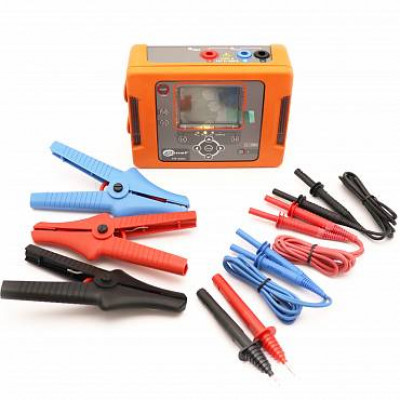

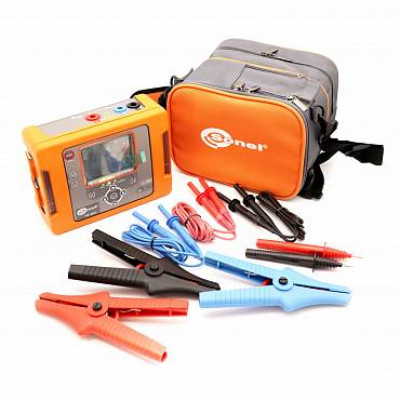

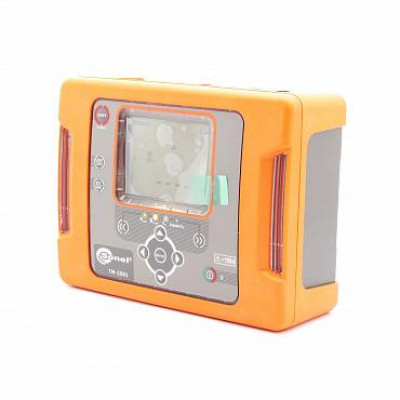

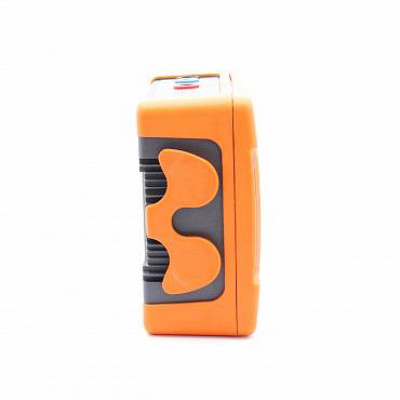

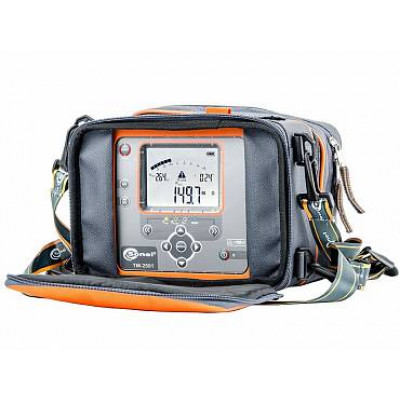

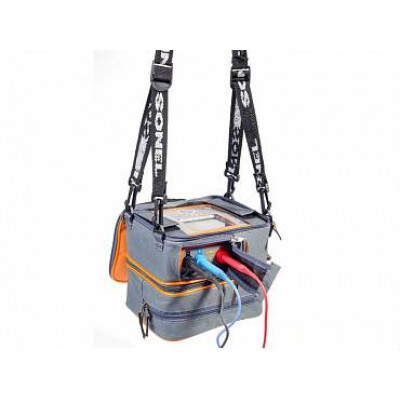

ТМ-2501 - измеритель параметров электроизоляции
Описание ТМ-2501
TM-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Измеритель параметров электроизоляции TM 2501 позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом. Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности мегаомметра TM-2501
- измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
- измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
- измерение напряжения переменного и постоянного тока до 750 В;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20 °C до +50 °C.
Принцип работы и устройство прибора TM-2501
Принцип действия измерителя параметров электроизоляции ТМ 2501 заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Измерители так же используется для вычисления силы тока утечки через электроизоляцию и вычисления
Характеристики ТМ-2501
Измерение напряжения переменного и постоянного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
| 0,0...299,9 В | 0,1 В | ±(3% и. в. + 2 е. м. р.) |
| 0,0...750 В | 1 В |
- Диапазон частоты: 45...65 Гц
|
Диапазон |
Разрешение |
Основная погрешность |
| 0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм |
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
|
Диапазон |
Разрешение |
| до 100 В | 50 ГОм |
| 200...400 В | 100 ГОм |
| 500...900 В | 250 ГОм |
| 1000...2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где: RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя UISOnom - номинальное напряжение измерения IISOmax - максимальный ток преобразователя (1 мА)
Низковольтное измерение сопротивления мегаомметра TM-2501
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
|
Диапазон |
Разрешение |
Основная погрешность |
| 0,00...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
|
Дополнительные технические характеристики |
|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600В (III 1000В) по PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP65 |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч |
| Габаритные размеры | 200×150×75 мм |
| Масса измерителя | около 0,9 кг |
| Температура хранения | –20...+60° C |
| Рабочая температура | -20...+50° C |
| Память результатов измерений | 990 ячеек, 11880 результатов |
| Интерфейс | USB |
